¶ Vinculación de OkuTerminal con OkuTrack
¶ Identificar parámetros de Okutrack
¶ Identificar ID de dispositivo de baño
Cada baño tiene un identificador que lo define en la plataforma de okutrack y para ello debemos iniciar sesión con la cuenta usuario y contraseña proporcionada por OKUTIC en el siguiente enlace: https://okutrack.com/login.php

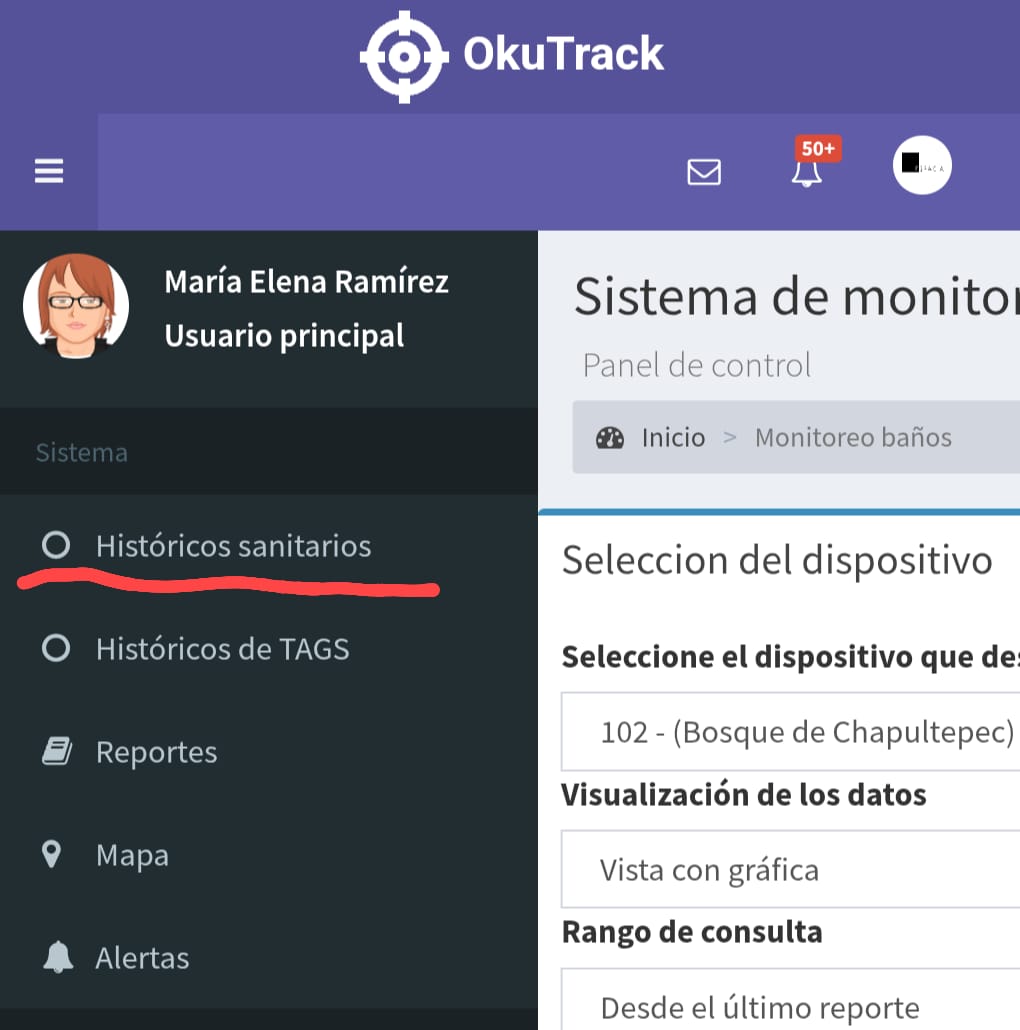

Una vez se inicio sesión, en el icono del menú en la parte superior izquierda, seleccionamos en histórico de sanitarios.

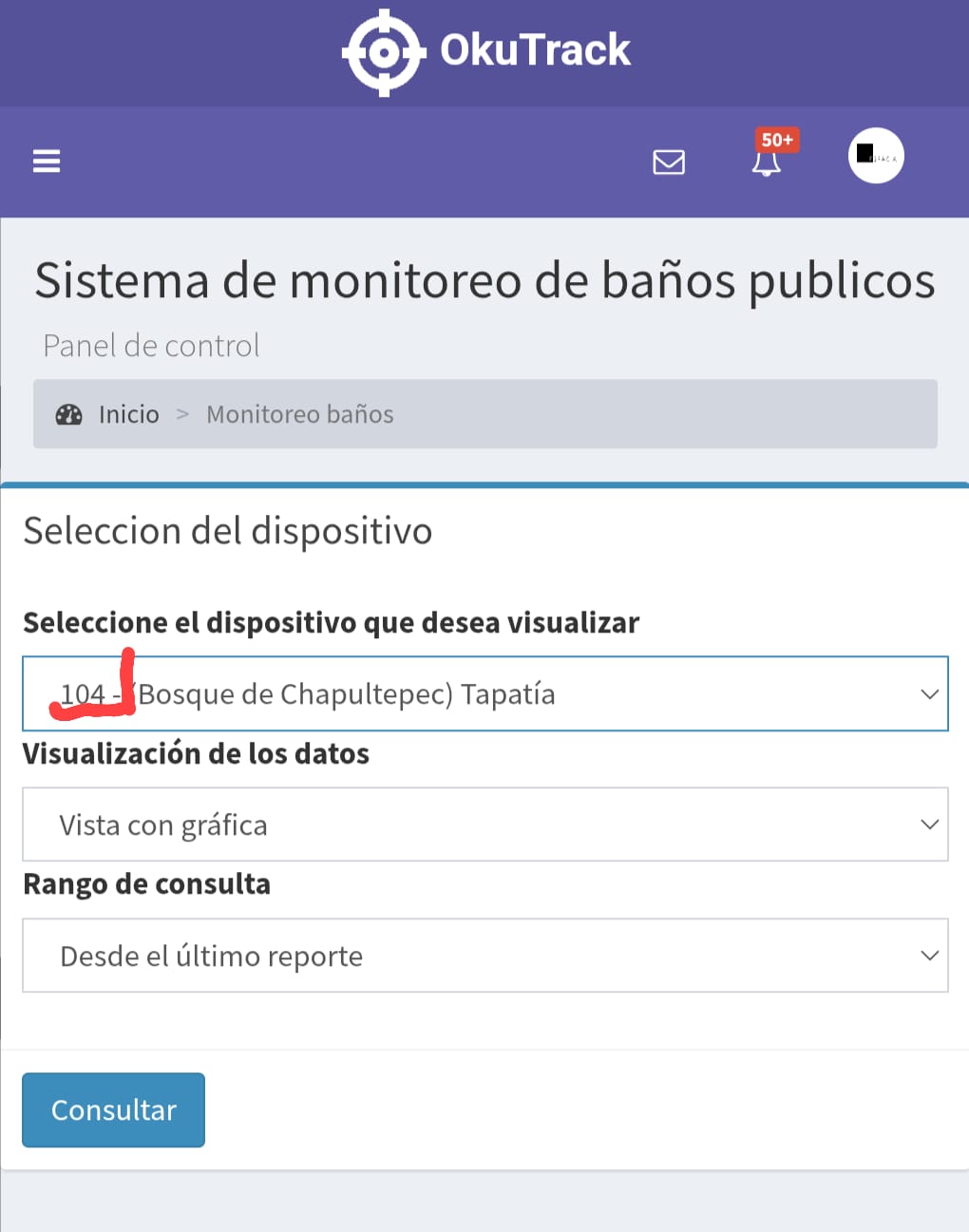

El numero que aparece al inicio del baño es el ID del sanitario que se coloca en okuterminal en la sección de "Configuración del validador" y "Configuración de usuarios".
¶ Identificar lado configurado del baño
En la siguiente página debe iniciar sesión mediante su usuario y contraseña proporcionado por OKUTIC:
http://admin.okutrack.com/admin/

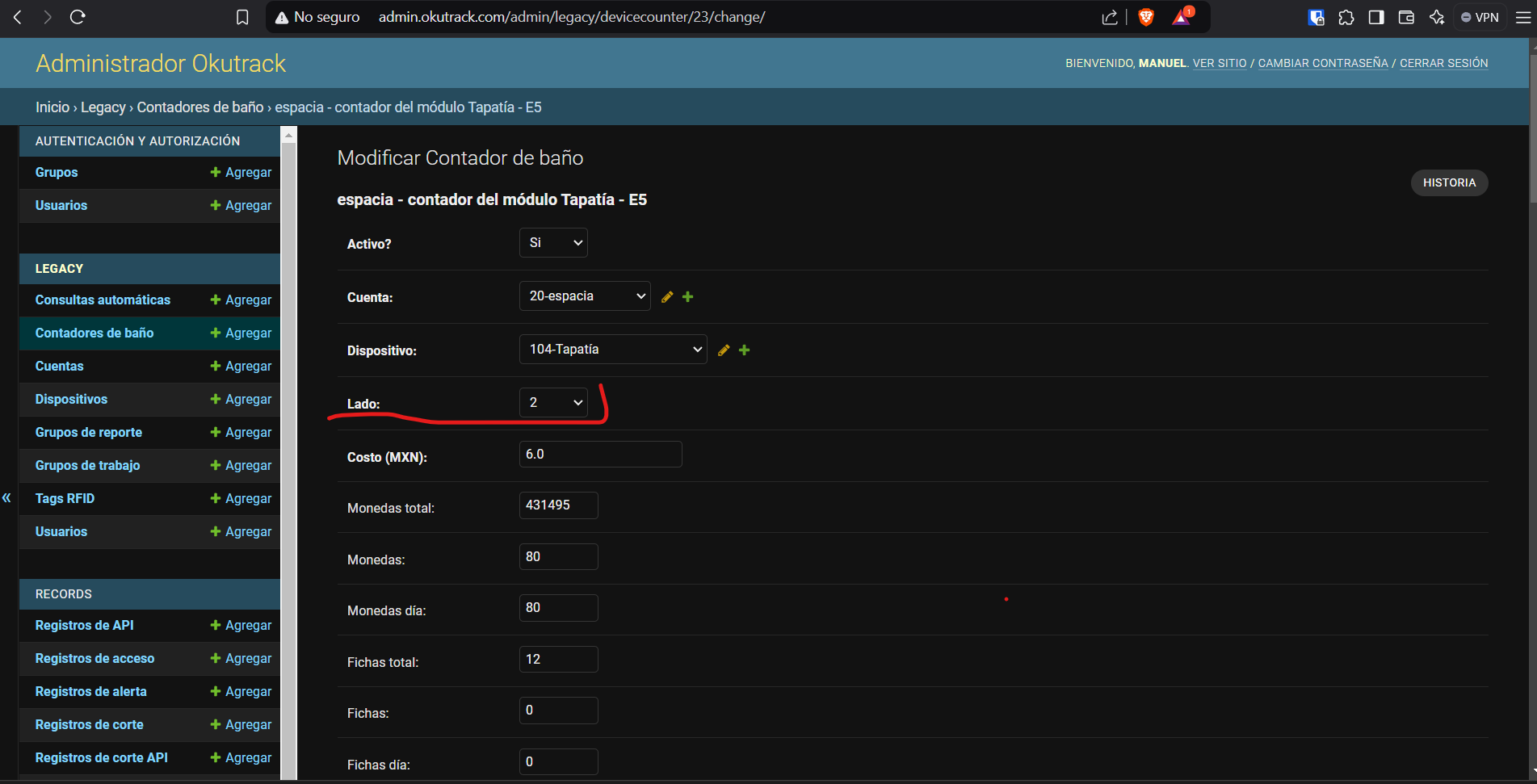

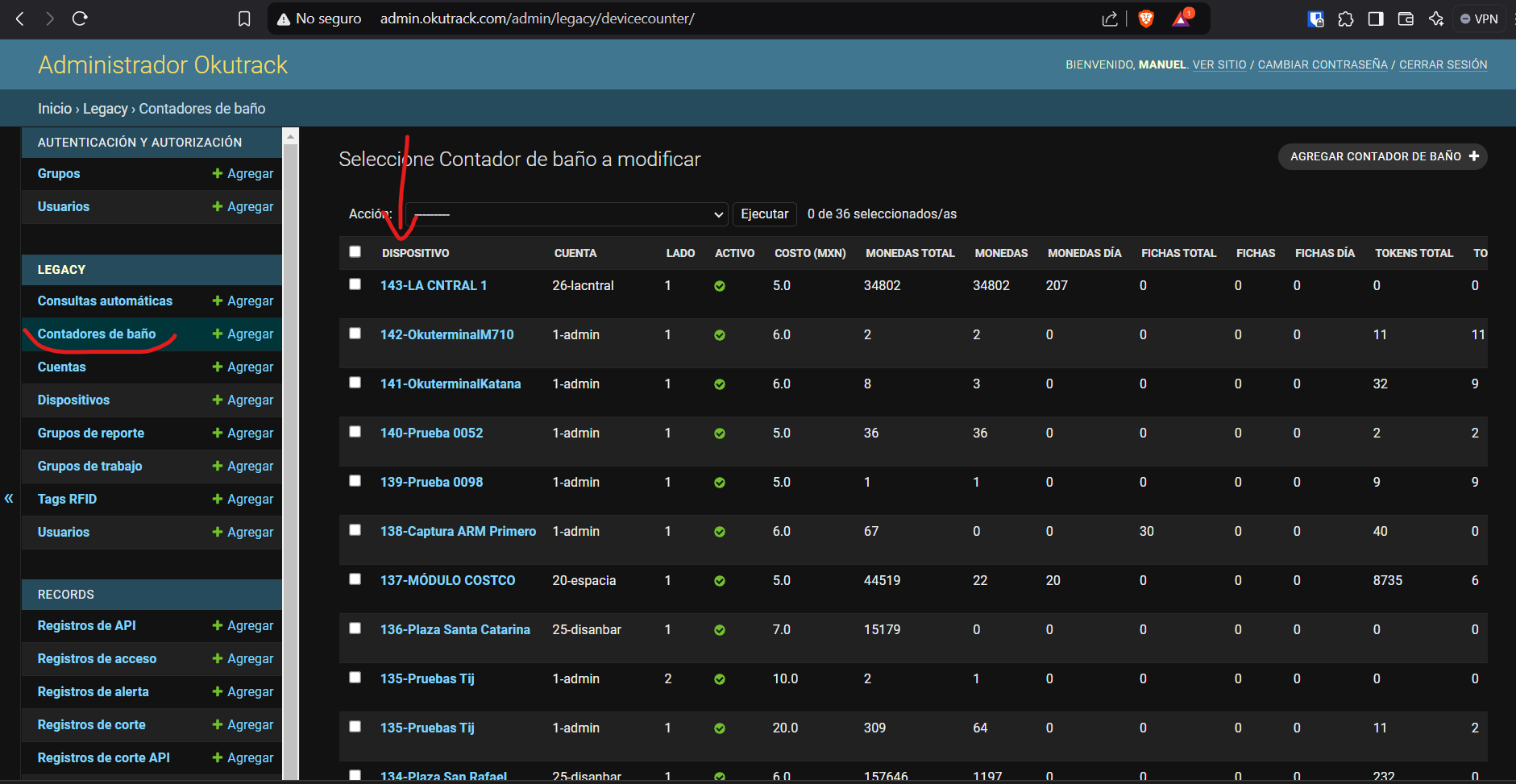

Una vez se inició sesión en el menú “Contadores de baño” se encuentran listados los dispositivos existentes en plataforma con su nombre e ID, seleccionamos el baño que interesa revisar el “lado” y damos clic sobre él.
De este modo nos despliega la siguiente pantalla con la información del número de "lado" que agregaremos más adelante en okuterminal.
¶ Configuraciones de Okuterminal
Una vez instalado Okuterminal V1.1.30 se ejecuta la aplicación con la siguiente información en la ventana:
1.Número de serie impreso en la mini PC en la parte trasera.
2.Versión instalada de okuterminal.
3.Nombre del Modulo del lugar.

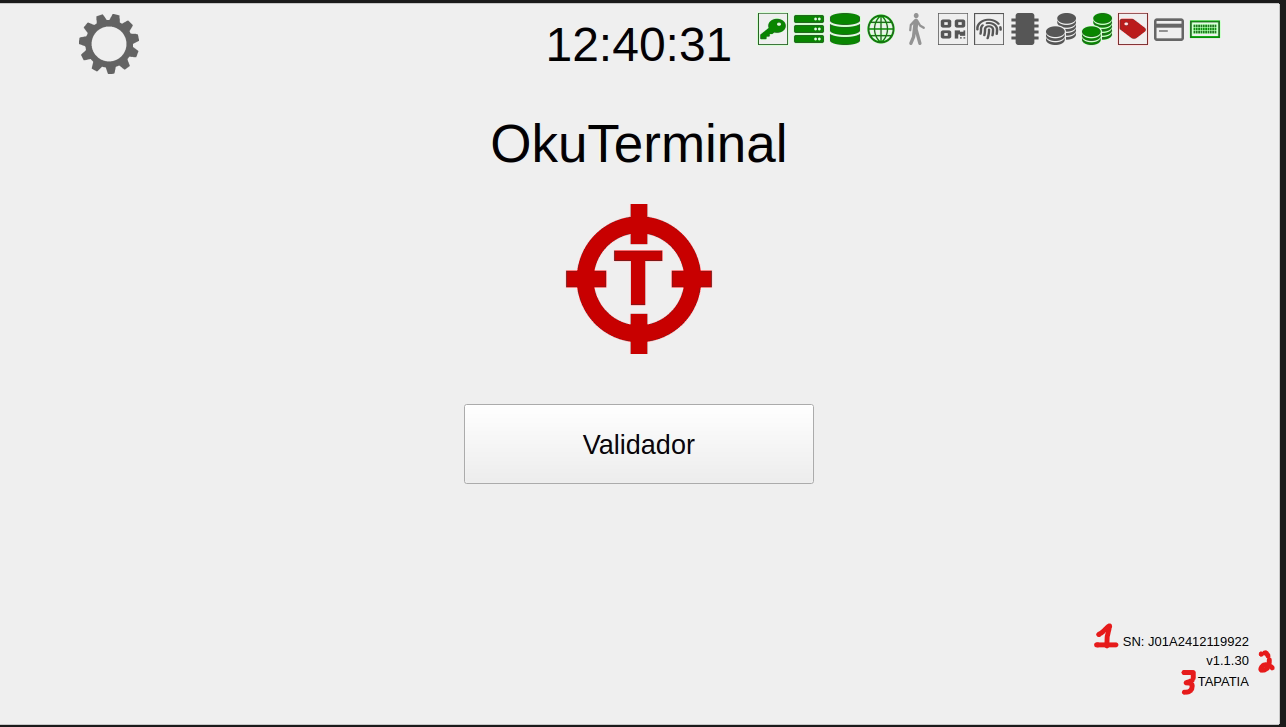

Figura 1.0:Vista principal de okuterminal

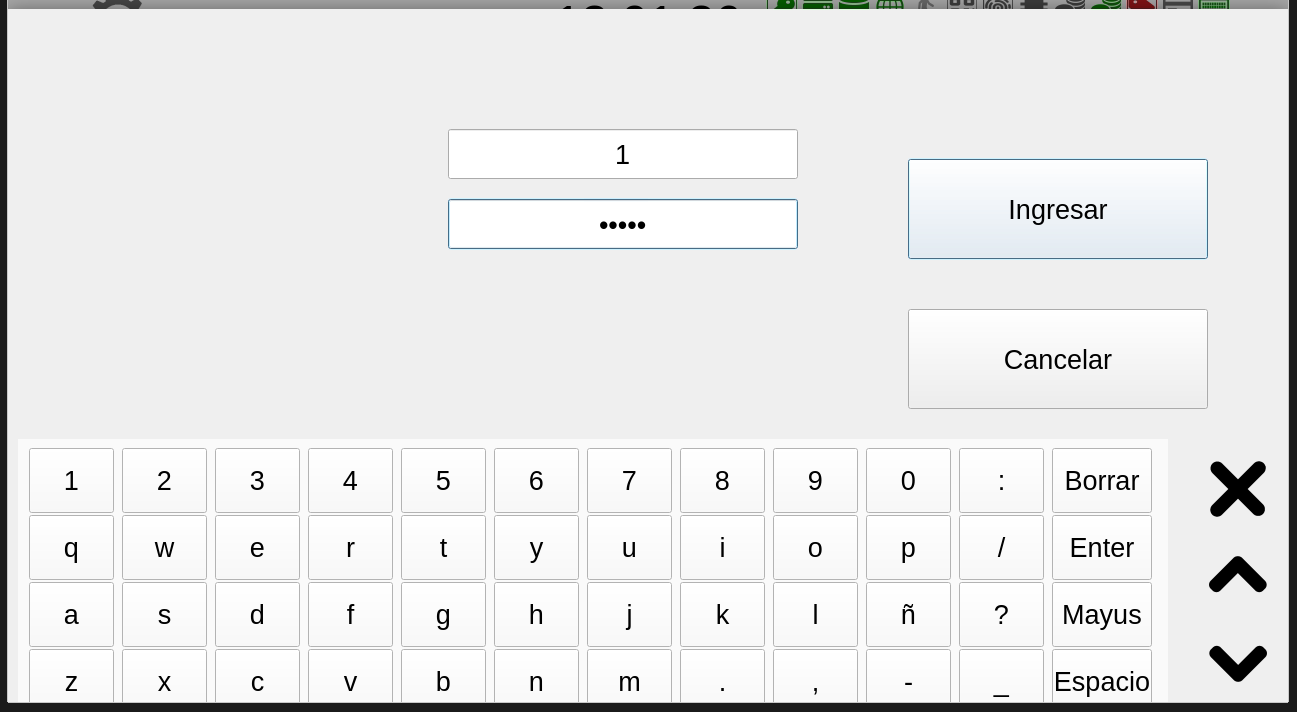

Para acceder a las configuraciones seleccionando en el engrane ubicado en la parte superior izquierda nos pedirá usuario y contraseña e ingresamos:
- Usuario: 1
- Contraseña: admin

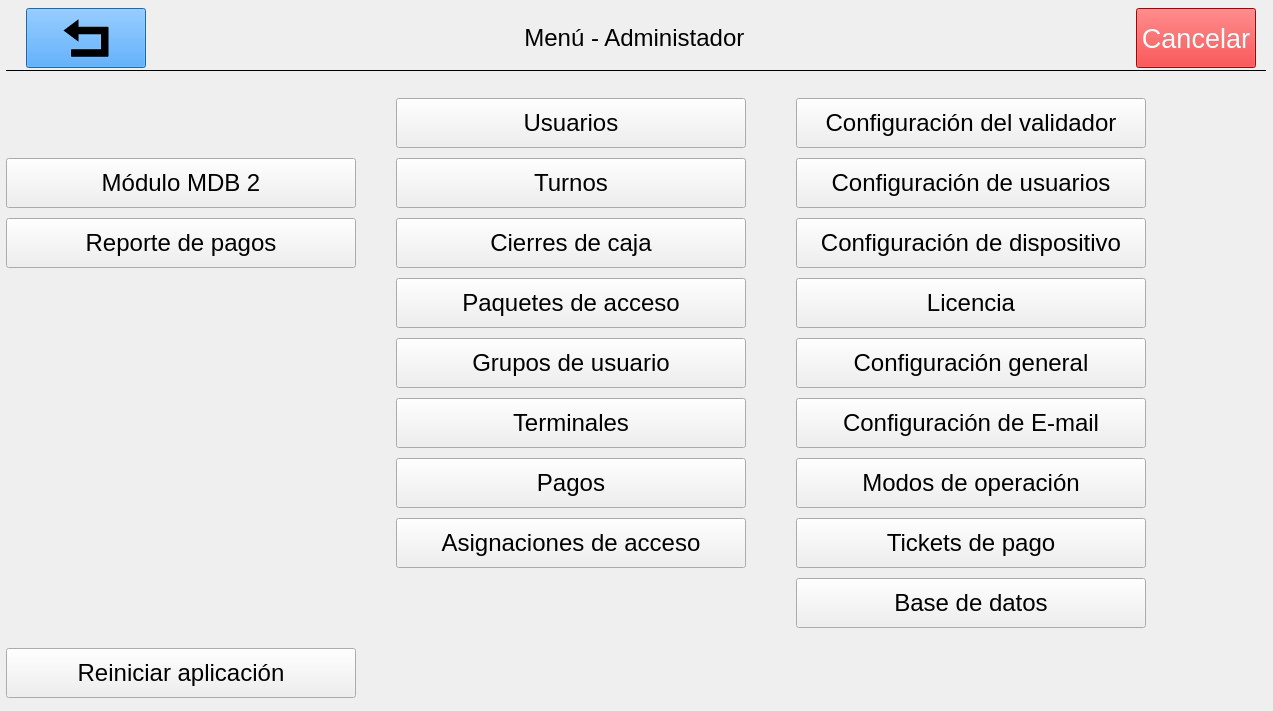

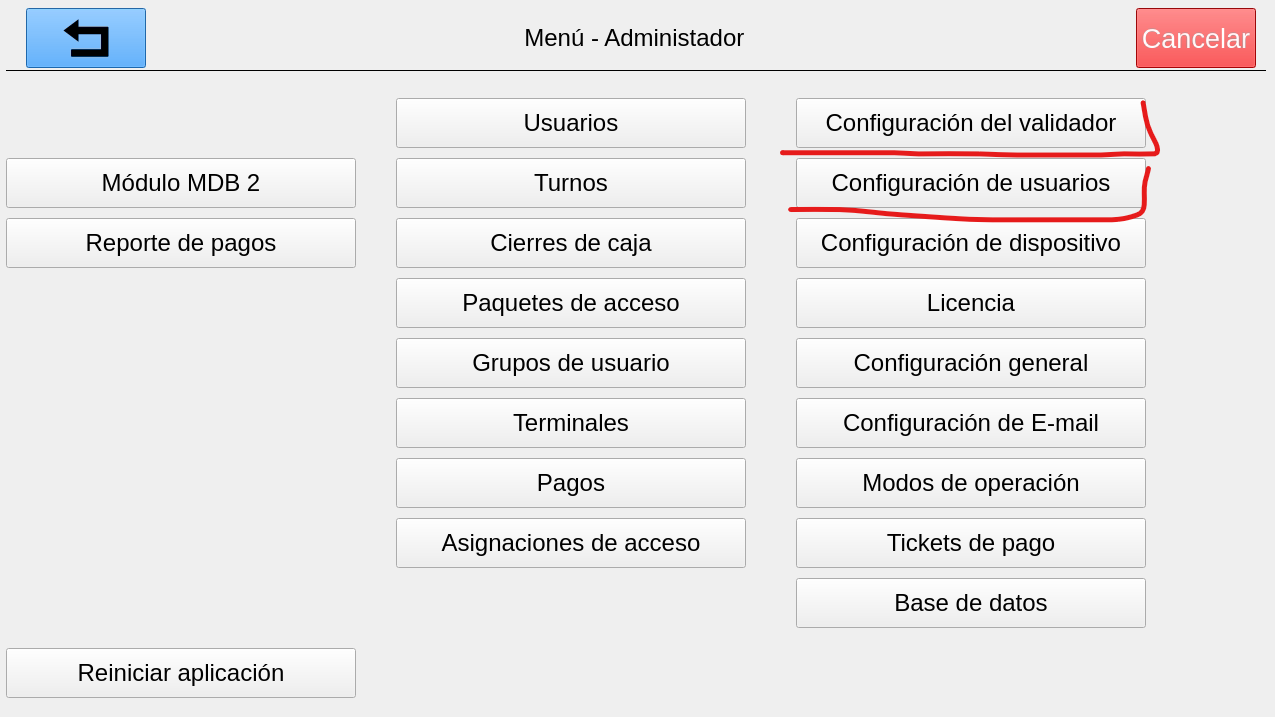

De modo que nos despliega un menú principal como el que se muestra a continuación:

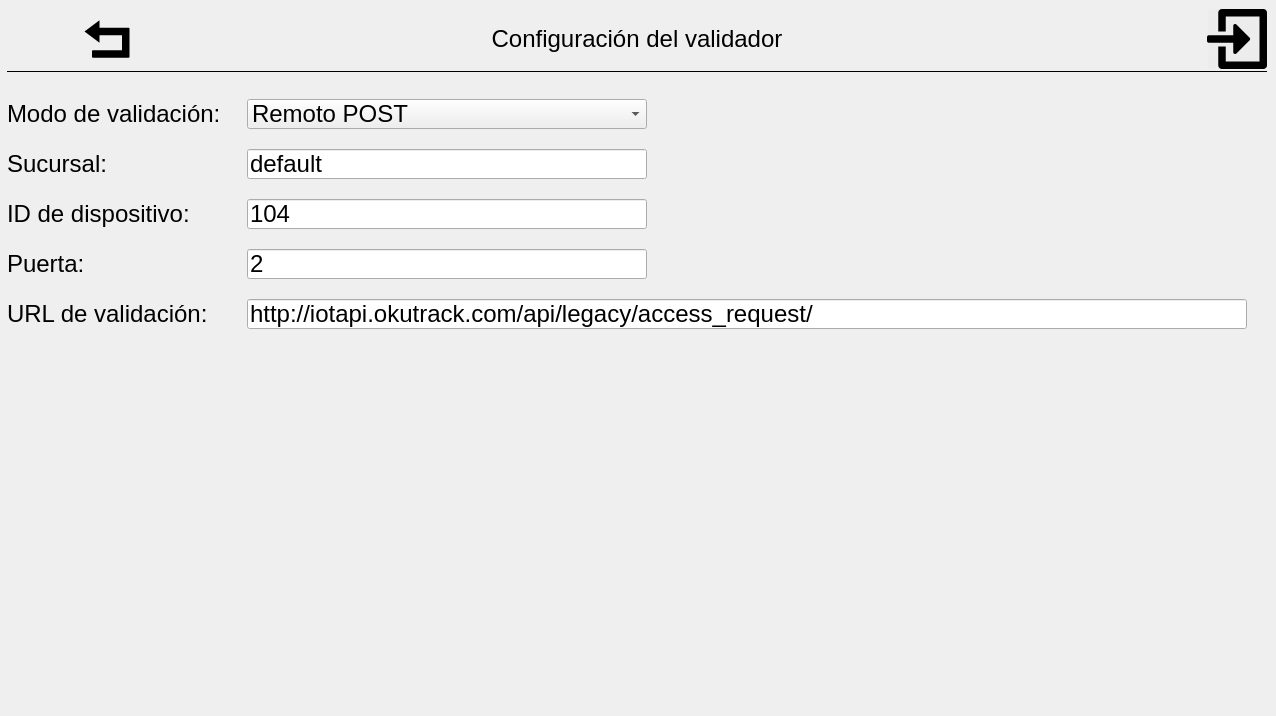

¶ Configuración del validador
En la opción Configuración del validador registramos la siguiente información:
- Modo de validación: Remoto POST
- Sucursal: default
- ID de dispositivo: 104 ("104" para el caso de tapatía, revisar en okutrack el correspondiente)
- Puerta: 2 ("2" Para el caso de tapatía, revisar usuario administrador el “lado”)
- URL de validación: http://iotapi.okutrack.com/api/legacy/access_request/

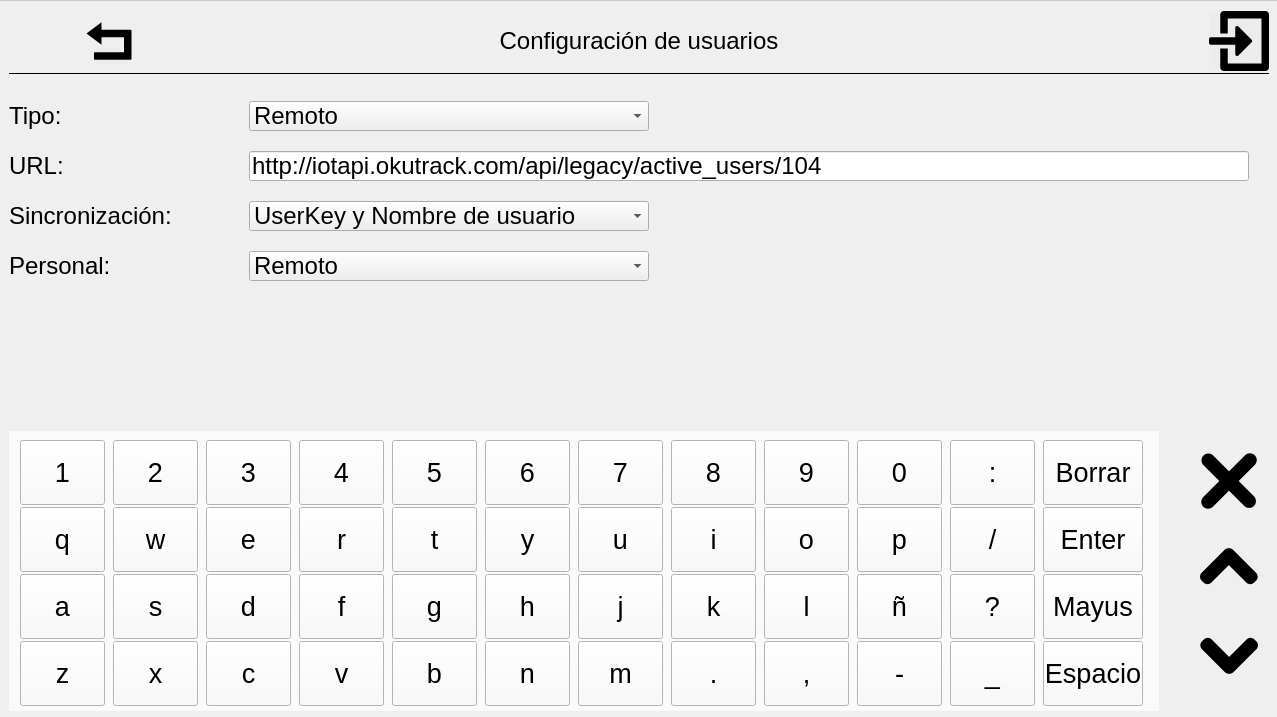

¶ Configuración de usuarios
En la opción configuración de usuarios colocamos los siguientes datos:
- Tipo: Remoto
- URL: http://iotapi.okutrack.com/api/legacy/active_users/104 ("104" Es el ID del modulo en okutrack)
- Sincronización: UserKey y Nombre de usuario
- Personal: Remoto

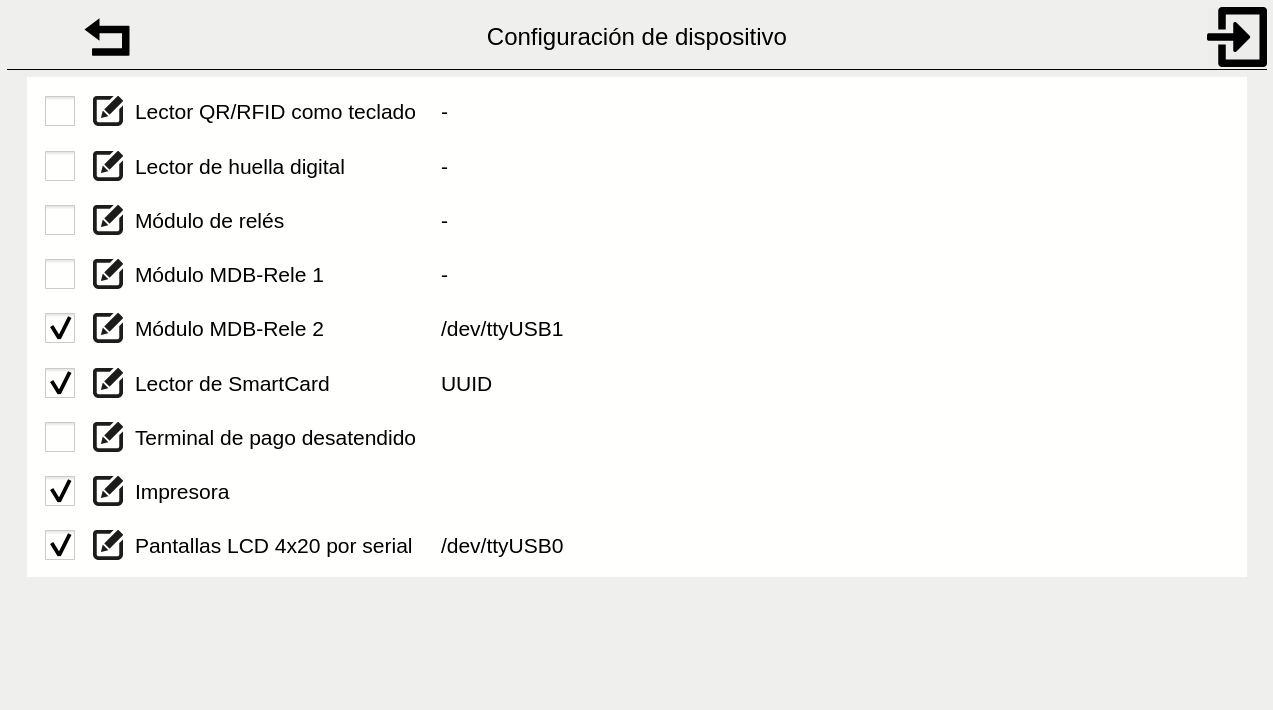

¶ Configuración de dispositivo
En el menu configuración de dispositivo se habilitan las siguientes opciones que corresponden a los dispositivos conectados a las mini PC:
- Modulo MDB-RELE 2 (si es puerta 2, o Modulo MDB-RELE 1 para puerta 1)
- Lector de smart card
- Impresora
- Pantallas LCD 4X20 por serial

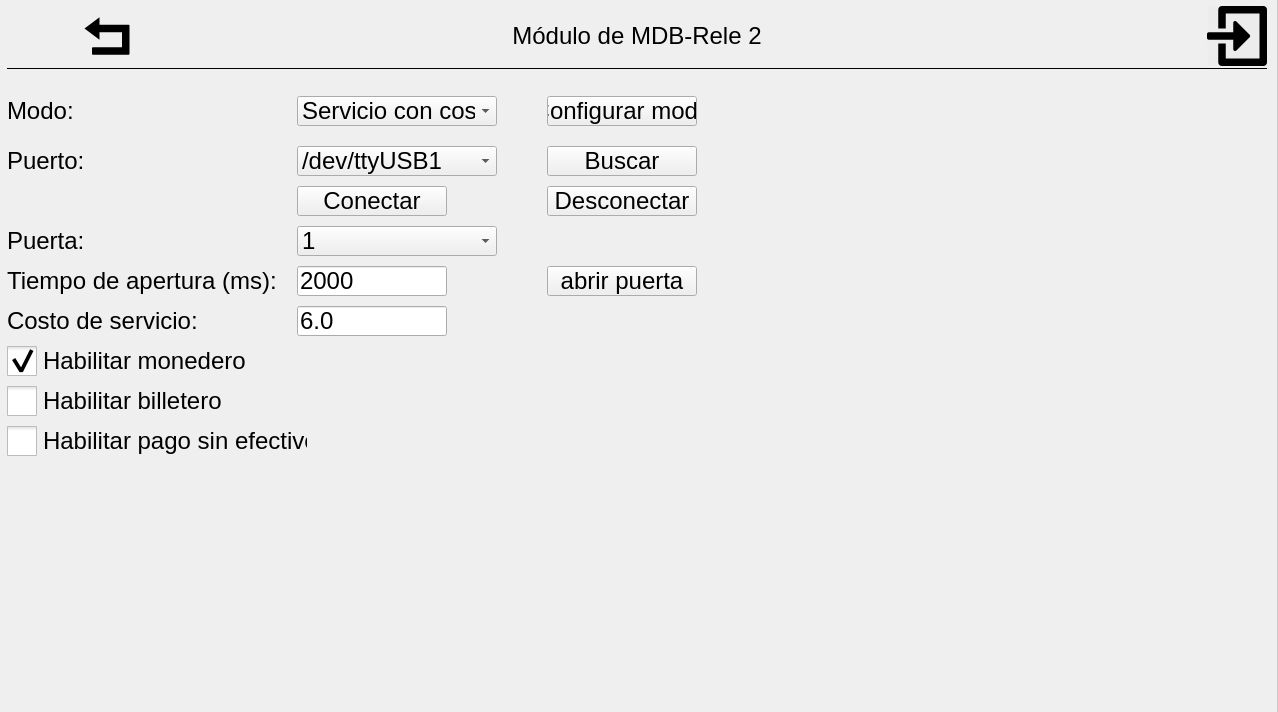

- Seleccionando en el icono del lápiz de “Modulo MDB-RELE 2” nos muestra el siguiente menú de opciones que deberás configurar:
-
Modo: Servicio con costo
-
Puerto: /dev//ttyUSB1 (Puede ser “/dev//ttyUSB0” o “/dev//ttyUSB1”, hay que probar el puerto que comunique correctamente con el monedero).
-
Puerta: 1 (RELE 1)
-
Tiempo de apertura(ms): 2000
-
Costo de servicio: 6.00 ($6.00 para Bosque Chapultepec y $5.00 en Parque la Mexicana)
-
**[ ] **Habilitar monedero
-
**[ ] **Habilitar billetero (solo parque la mexicana con billetero)

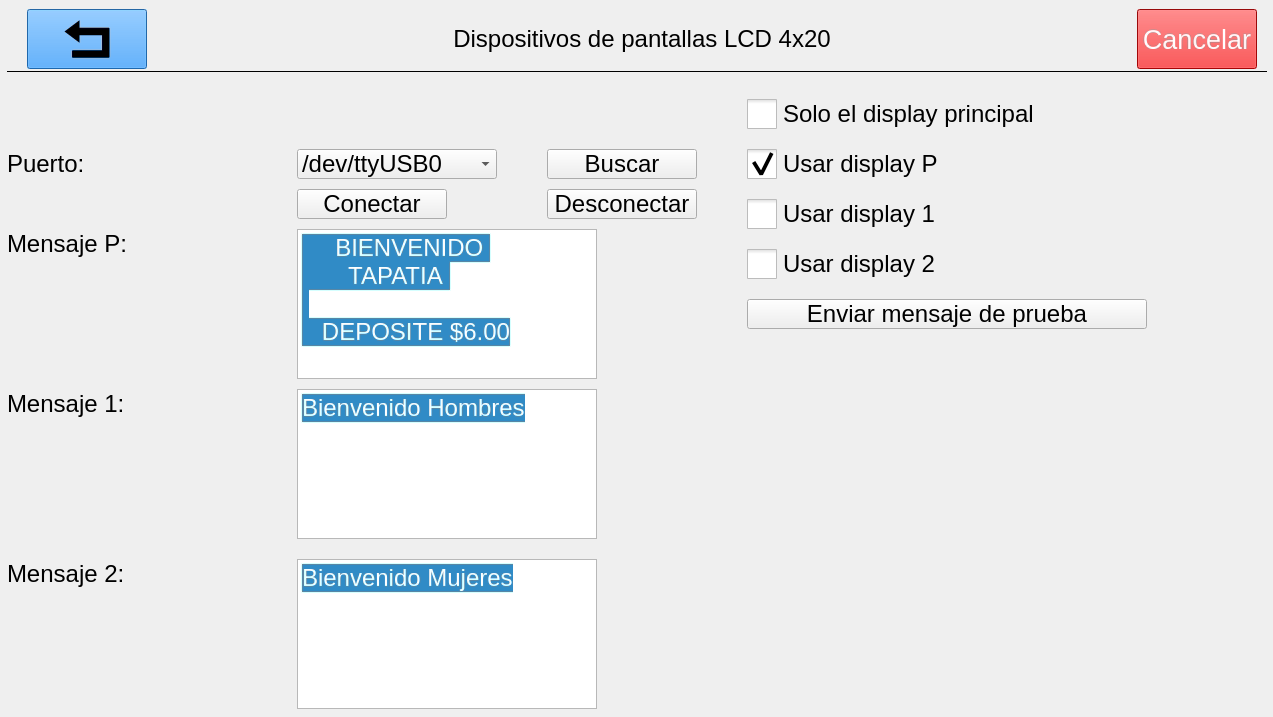

2. Seleccionando en el icono del lápiz de “Dispositivos de pantallas LCD 4X20” nos muestra el siguiente menú de opciones que deberás configurar:
-
Puerto: /dev//ttyUSB0 (Puede ser “/dev//ttyUSB0” o “/dev//ttyUSB1”, hay que probar el puerto que comunique correctamente con la LCD).
-
Mensaje P: Bienvenido-nombre del baño- deposite costo (Ver imagen)
-
Usar display P (marcar la casilla)

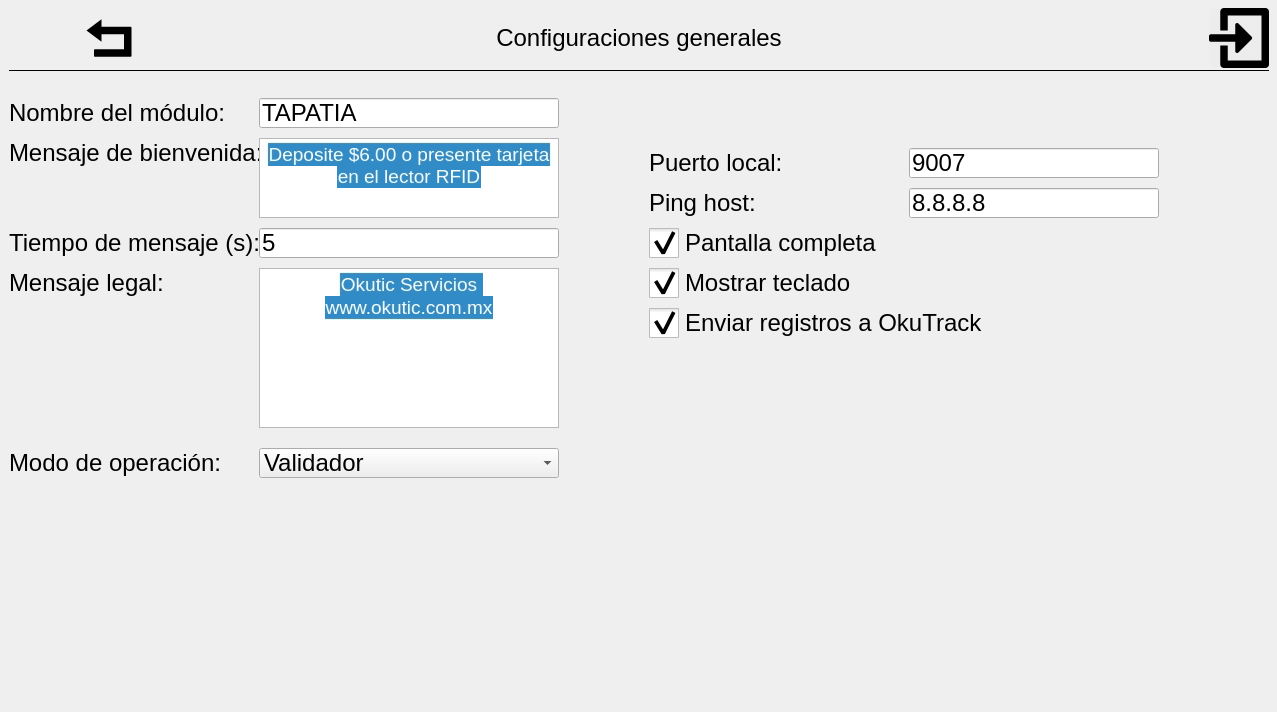

¶ Configuraciones generales
En el menú de configuraciones generales colocamos y seleccionamos la siguiente información:
-
Nombre del modulo: “Nombre del baño”
-
Mensaje de bienvenida: Deposite $6.00 o presente tarjeta en el lector RFID
-
Tiempo de mensaje(s): 5
-
Mensaje legal: okutic Servicios ww.okutic.com.mx
-
Modo de operacion: Validador
-
Enviar registros a Oku Track (habilitar casilla)

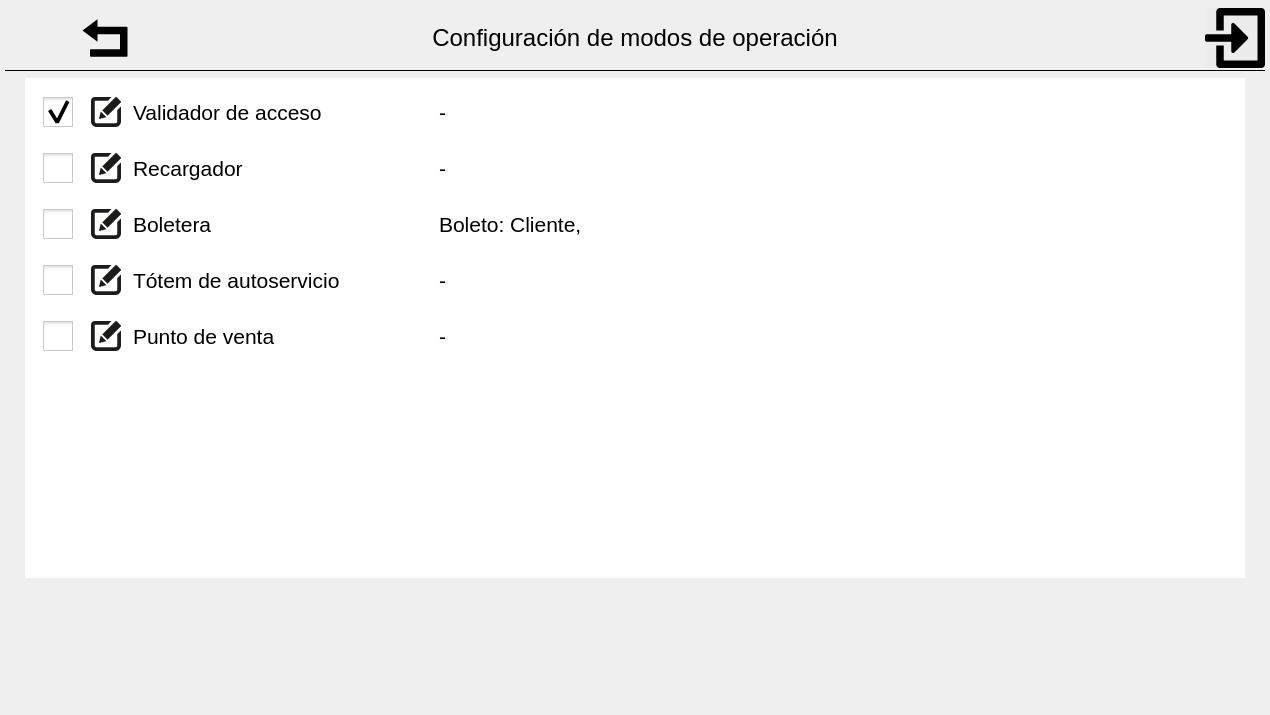

¶ Configuración de Modos de Operación
En este apartado solo deberá seleccionar la casilla de validador de acceso para que muestre un botón para mostrar la pantalla del validador.

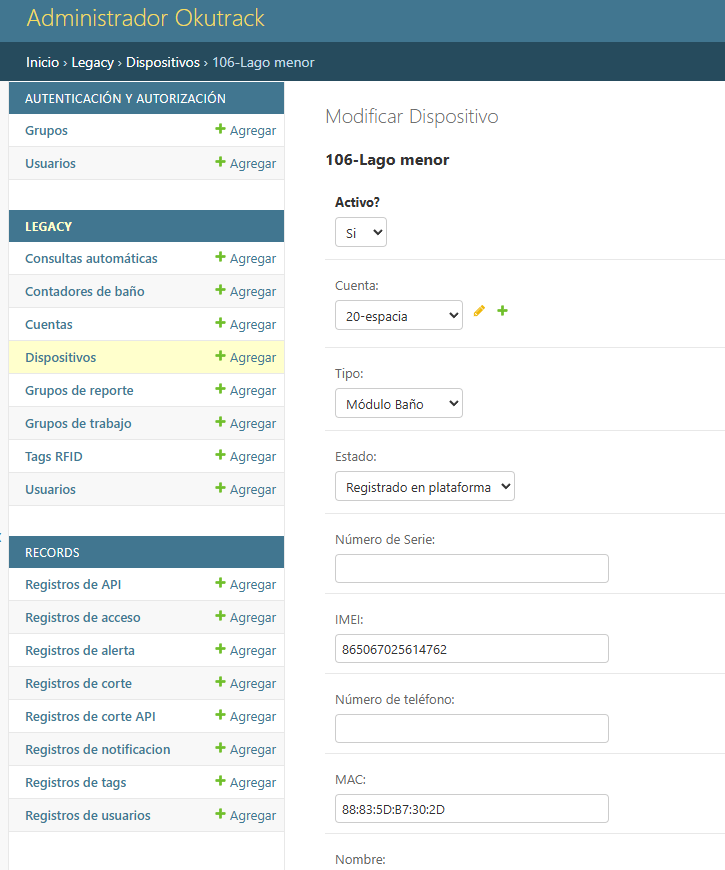

¶ Actualizar dirección MAC en la plataforma
Acceder a la sección de dispositivos
http://admin.okutrack.com/admin/legacy/device/
Buscar el dispositivo de interes
seleccionarlo y actualizar el campo MAC con el que se tenga registrado en OkuTerminal para la parte de licencias.
Posteriormente darle guardar.
