¶ Configuración tarjeta
Para poder realizar la configuración del MDB Display v1.1 se deberá conectar el monedero y/o billetero, confirmar que estos tengan comunicación con el MDB Display v1.1, una vez confirmada la comunicación deberán ser visibles en la pantalla del MDB Display v1.1 cuatro ceros consecutivos con un brillo intenso y un ocho con un brillo más tenue, este último no tendrá relevancia alguna en la configuración.

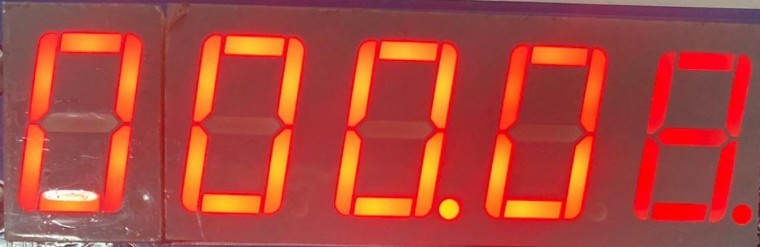

Figura 5.0.Display del MDB Display V1.1
¶ Configuración de tiempo de retención de pulso
Para configurar el tiempo de retención de pulso el display debe presentar los dígitos como se muestra en la Figura 5, después se pulsará una vez el botón C, una vez que se haya pulsado la pantalla mostrará el menú “rEl”

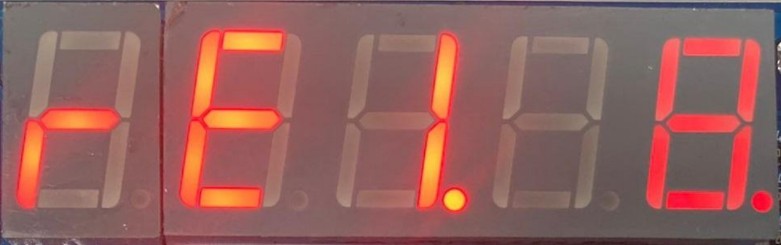

Figura 5.1.MENU rEl
De nuevo se pulsará una vez el botón C, esto nos llevará a la sección “rEl.1

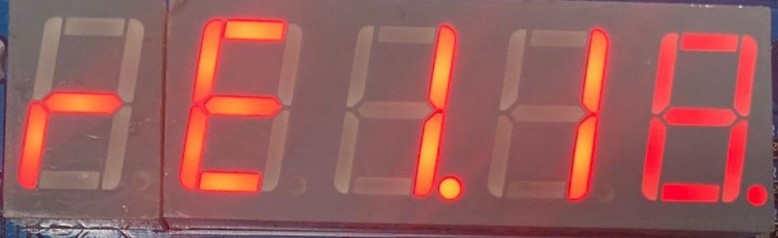

Figura 5.2.Menu rEl.1
De nueva cuanta se presionará el botón C esto nos llevará a la sección de selección de tiempos en el cual por defecto estará configurado en 2 segundos.
Figura 5.3.Menu ajuste tiempo
El tiempo se puede configurar desde los 2 milisegundos en adelante para hacer el cambio de tiempo, se oprimirá el botón B para subir el tiempo o el botón A para bajarlo los cambios tanto el aumento como el decremento de tiempo será en 2 milisegundos.

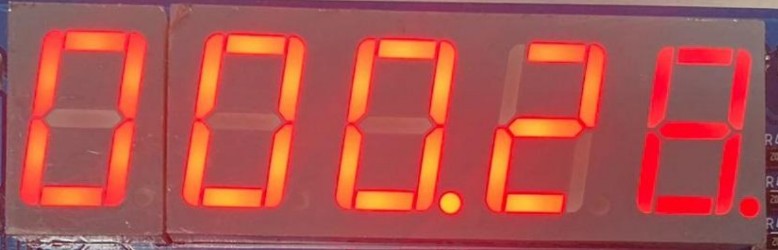

Figura 5.4.Menu selección tiempo en milisegundos
Una vez establecido el tiempo deseado se oprimirá de nuevo el botón C para guardarlo, al hacer esto el display se reiniciará, mostrando el mensaje “rELE” y en seguida mostrará el tiempo de retención de pulso.

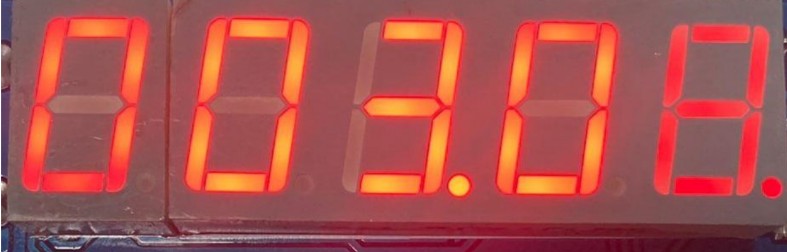

Figura 5.5. Tiempo establecido de retención de pulso
¶ Configuración monto a cubrir
Para la configuración del monto a cubrir el display debe presentar los dígitos como se muestra en la Figura 5. después se pulsará una vez el botón C y después se pulsará el botón B esta nos llevará al menú “PrE”.
Figura 5.6.Menu PrE.
Estando en este menú se pulsará de nuevo el botón C para entrar a la sección “PrE.1”

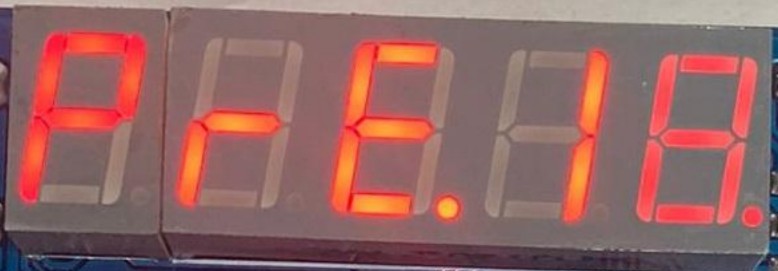

Figura 5.7.Menu PrE.1
Estando en esta sección se presionará el botón C el cual nos llevará a la selección del monto este estara en 5 por defecto, con el botón B se podrá aumentar el monto y con el botón A se podrá decrementar, tanto el aumento como el decremento será en 5.5.
Figura 5.8.Monto fijado en 5.5.
Una vez elegido el monto deseado se presionará el botón C para guardarlo esto hará que el display se reinicie mostrando el mensaje “PrEc” y en seguida el monto a cubrir para poder enviar el pulso.

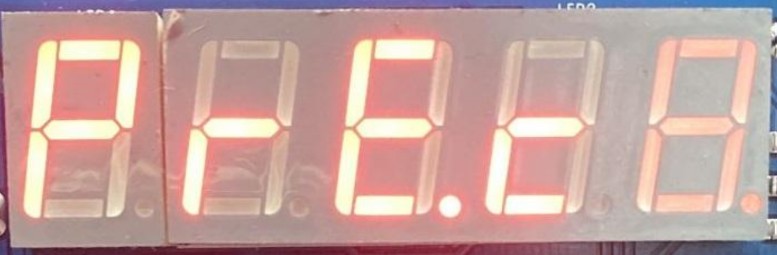

Figura 5.9."Prec" fiado en display
¶ Configuración de fecha
La configuración de la fecha tendra el siguiente formato:
AAAA/MM/DD - hh/mm/ss
Siendo.
- AAAA: Año
- MM: Mes
- DD: Dia
- hh: Hora
- mm: Minutos
- ss: Segundos.
Para la configuración del monto a cubrir el display debe presentar los dígitos como se muestra en la Figura 5. después se pulsará una vez el botón C y después se pulsará 3 veces el botón B, esto nos ubicará en el menú “FEc.”

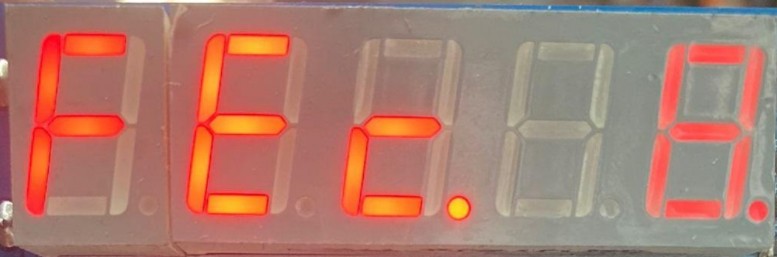

Figura 5.10.Menu FEc
Estando en este menú se presionará una vez más el botón C el cual nos llevará a la sección “FEc.1”
Figura 5.11.Menu FEc.1
Estando en esta sección se presionará de nuevo el botón C para llevarnos a la sección de configuración de año, Presionando el botón B aumentara el año y presionando el botón A decrementara tanto el aumento como el decremento serán en 1. Una vez seleccionado el año deseado se presionará el botón C guardando el año y pasando a la sección del mes.

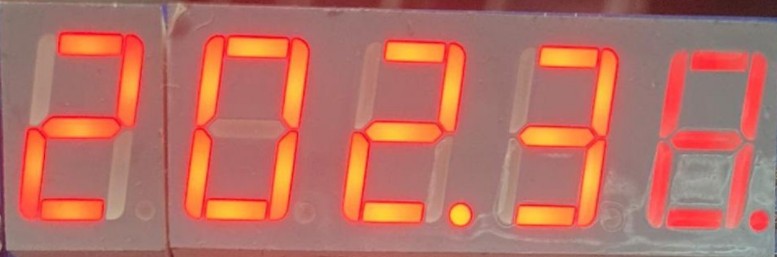

Figura 5.12.Año seleccionado
Estando en la sección del mes de igual manera con el botón B incrementará y con el botón A decrementará, tanto el aumento como el decremento será en 1. una vez seleccionado el mes deseado se presionará el botón C para guardarlo y pasar al día.

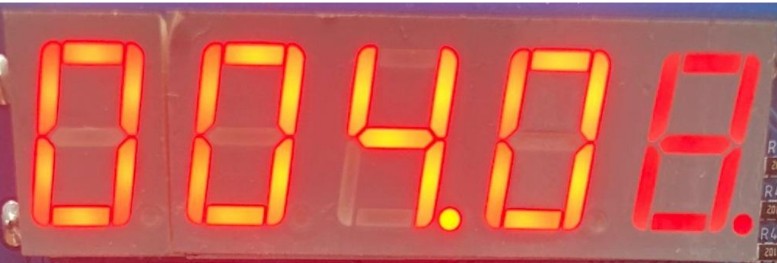

Figura 5.13.Mes seleccionado.
Estando en la sección del día de igual manera con el botón B incrementará y con el botón A decrementará, tanto el aumento como el decremento será en 1. una vez seleccionado el día deseado se presionará el botón C para guardarlo y pasar a la hora.
Figura 5.14.Dia establecido
Estando en la sección de la hora de igual manera con el botón B incrementará y con el botón A decrementará, tanto el aumento como el decremento será en 1. una vez seleccionado la hora deseada se presionará el botón C para guardarla y pasar a los minutos.
Figura 5.15.Hora establecida
Estando en la sección de los minutos de igual manera con el botón B incrementará y con el botón A decrementará, tanto el aumento como el decremento será en 1. una vez seleccionado los minutos deseados se presionará el botón C para guardarlos y pasar a los segundos.
Figura 5.16.Minutos establecidos.

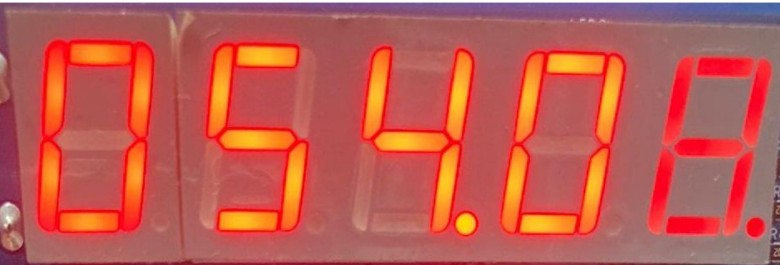

Estando en la sección de los segundos de igual manera con el botón B incrementará y con el botón A decrementará, tanto el aumento como el decremento será en 1. una vez seleccionado los segundos deseados se presionará el botón C para guardarlos y así se guardaría la fecha completa y se reiniciaría el display.
