¶ DESCRIPCION
Módulo electrónico para controlar monedero MDB, cobrar con monedas y dar cambio. Cuatro diferentes precios programables.
Cuenta con un display de leds para visualizar el dinero insertado y el cambio, además de conexión con un display secundario para mostrar más información útil al usuario. Todo se configura por medio de botones y se visualiza en el display LED o LCD.
Se puede configurar:
- El tiempo de apertura de cada relevador.
- La cantidad por cobrar.
- El texto a visualizar en el display LCD.
¶ Características:
• Programación de 4 precios
¶ Características técnicas
- Display LED de 5 dígitos embebido en módulo.
- 4 salidas por relevador con indicador LED de funcionamiento y salidas NO (Normalmente abierto) y NC (normalmente cerrado).
- Conexión a teclado de matricial de 9 botones para interacción con usuario.
- Comunicación con monedero MDB.
- 3 botones para configuración: Seleccionar/regresar, incremento y decremento.
- Botón de RESET.
- Puerto para comunicación con pantallas LCD de 20x4 caracteres.
- Puerto para comunicación con sistema de reporteo4 indicadores LED para estatus de funcionamiento.
- 4 puntos de sujeción para fijar a chasis.
- Regulación de voltaje de 5 Volts a 3 amperes, para alimentar diversos módulos externos.

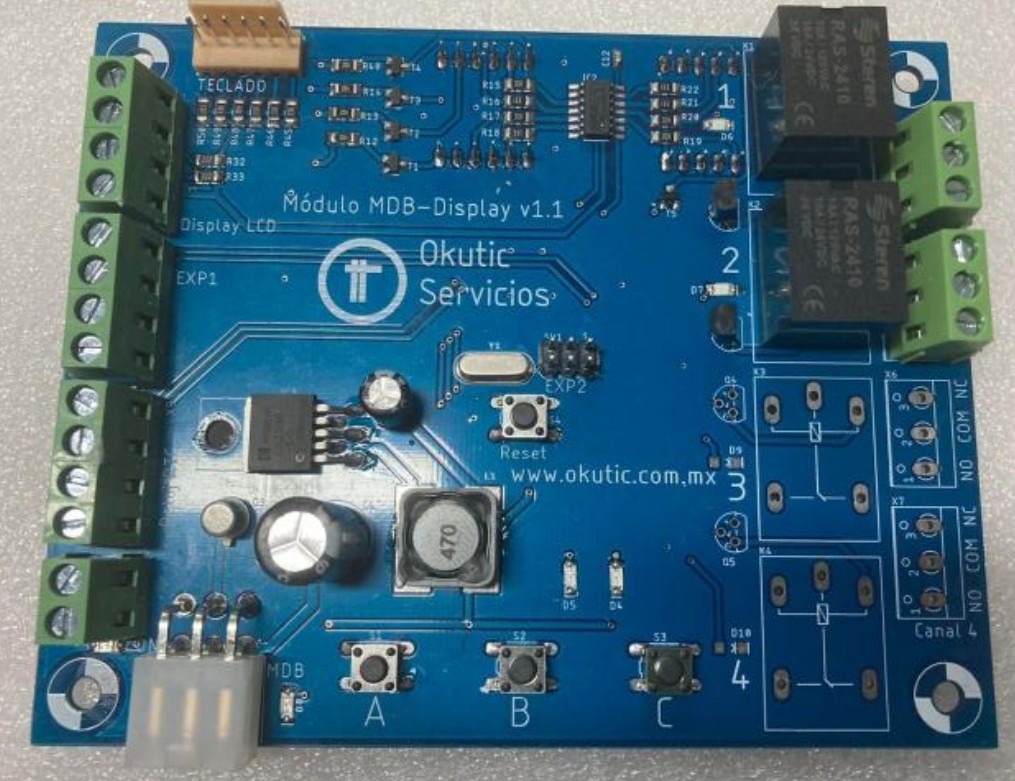

Vista Frontal

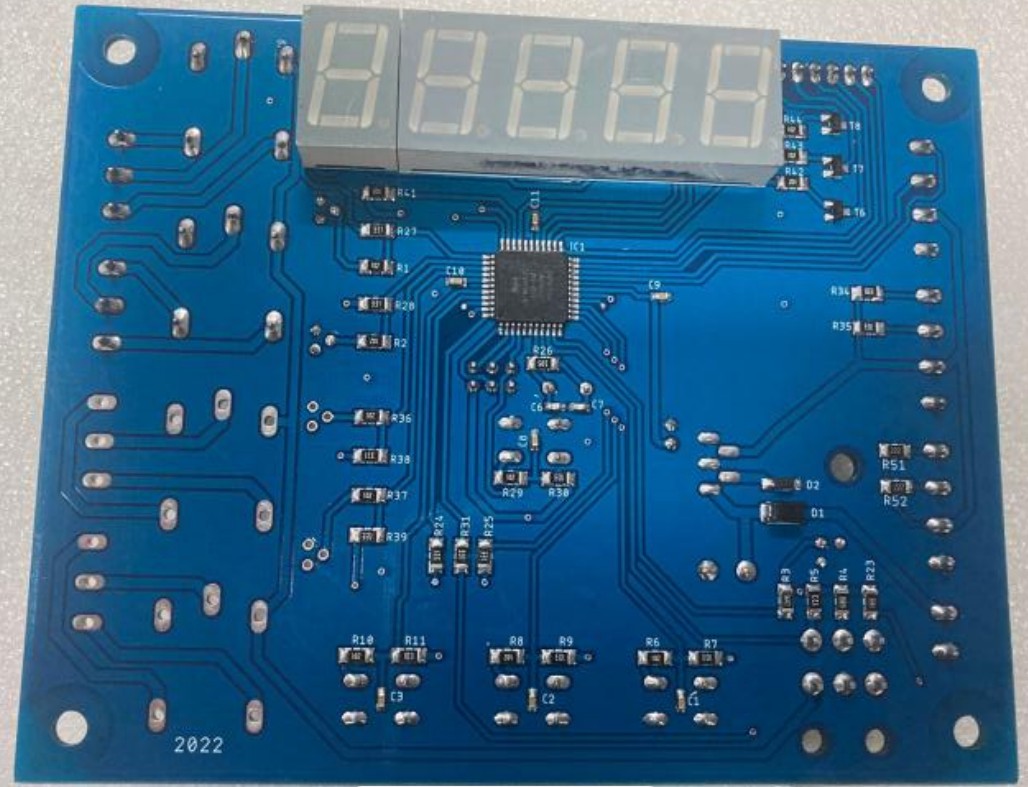

Vista Trasera
