¶ Instalación
¶ Resumen de conexiones
A continuación, se muestra la forma de conectar el módulo
¶ Conexiones paso a paso

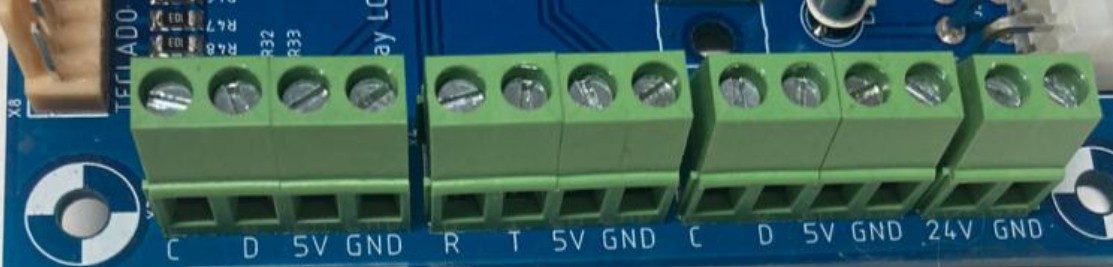

En la parte izquierda de la parte frontal de la tarjeta MDB Display v1.1 se encuentran las borneras de conexión como se muestra en la Figura 4.1 divididas en 4 grupos.

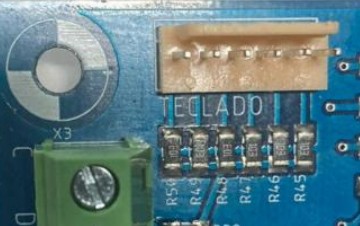

Además, en la esquina superior izquierda se encuentra el conector correspondiente al teclado matricial como se muestra en la Figura 4.2.

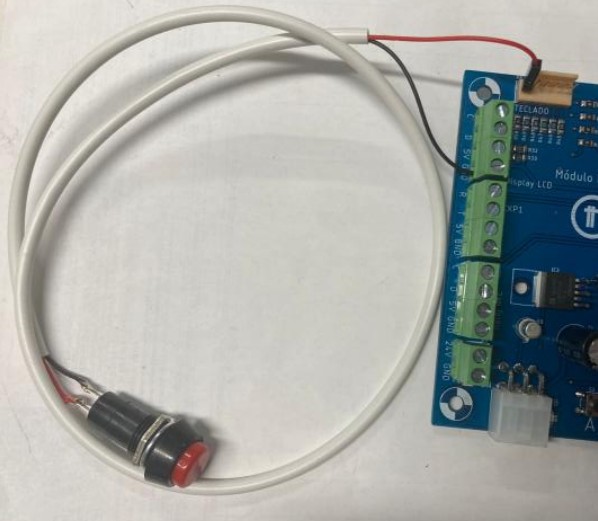

El primer par de izquierda a derecha corresponden a la conexión de la pantalla LCD externa (en caso de requerirse) y a la conexión a tierra del botón de corte por impresora, por lo que al hacer la conexión del botón para hacer corte el cable negro se insertará en la bornera GND y el cable rojo se insertará en el primer pin (contando de izquierda a derecha) del conector de teclado matricial como se muestra en la Figura 4.3.
El segundo par corresponden a la conexión del módulo TTL al hacer la conexión el cable negro se conectará en la bornera marcada con GND, el cable rojo a la bornera marcada con 5v y el cable verde a la bornera marcada con R.
Al otro extremo del cable habla un conector slim el en el cual se podrá apreciar un indicador con las siglas LHE además de una flecha. Este indicador sirve para ubicar el cable de tierra en el conector.
Una vez ubicado el indicador se puede hacer la conexión con el módulo TTL de tal forma que el indicador coincida con el pin GND del módulo TTL.
Ya realizada la conexión del cable con el módulo TTL puede hacerse la conexión con el cable de comunicación serial conectando un extremo al módulo TTL atornillando el conector con el módulo para así asegurar la conexión, como se muestra en la Figura 4.5 y el otro extremo del cable de comunicación serial a la impresora térmica.

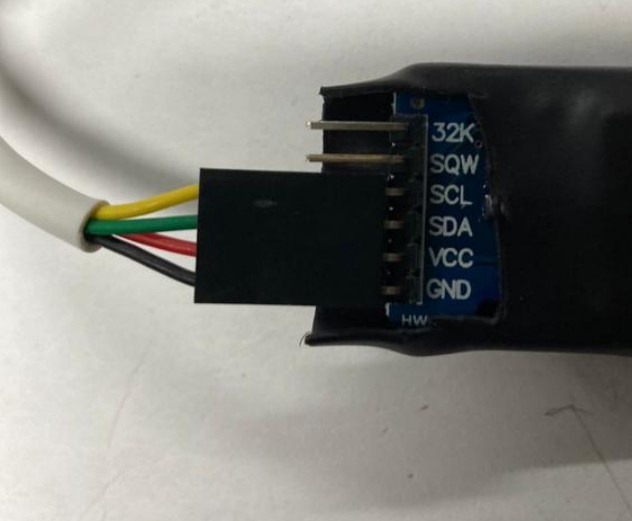

El siguiente par de borneras corresponden a la conexión del módulo de reloj. El cable negro se conectará en la bornera marcada con GND, el cable rojo en la bornera marcada con 5v, el cable verde con la bornera marcada con D y el cable amarillo en la bornera marcada con la letra C.
Este cable al igual que el anterior cuenta con un conector slim al otro extremo del cable de igual manera cuenta con un indicador del cable de tierra. Al hacer la conexión con el módulo de reloj el indicador del cable debe de coincidir con el pin GND del módulo de reloj.

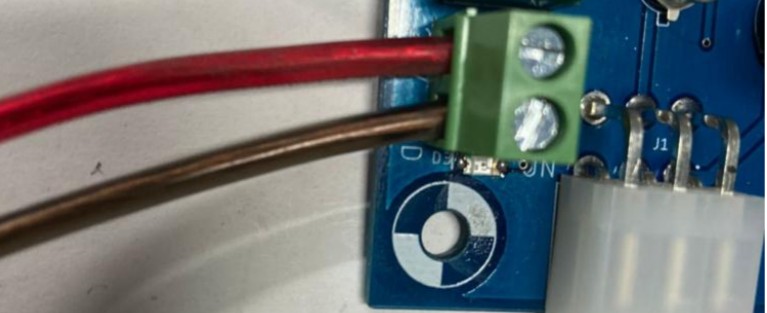

Por último, se tiene una bornera la cual corresponde a la alimentación del MDB Display v1.1 hay que tener en cuenta que el MDB Display v1.1 será energizada con 24 volts y con polaridad las cuales se indican en las borneras 24V corresponderán al positivo y GND al negativo
Una vez conectada con la polaridad y el voltaje adecuado se encenderá el indicador luminoso ubicado en la parte inferior de la bornera.

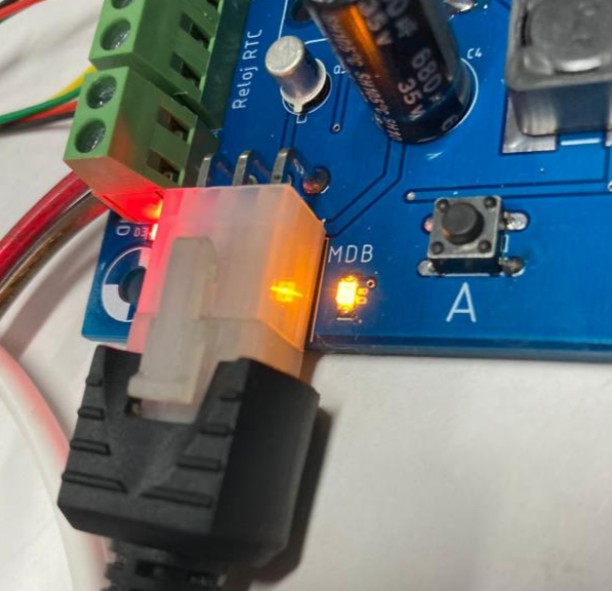

Por otra parte, en la esquina inferior izquierda del MDB Display v1.1 se podrá encontrar el conector tipo molex de 6 pines el cual corresponde a la conexión del monedero al conectar el monedero automáticamente empezará la comunicación del MDB Display v1.1 con el monedero esta estará establecida cuando el indicador luminoso ubicado en la parte derecha del conector empiece a parpadear.
En la parte derecha de la parte frontal del MDB Display v1.1 se encuentran las borneras de salida pulso en la cuales cuentan con un común (COM) y salidas
normalmente abierto (NO) y normalmente cerrado (NC).

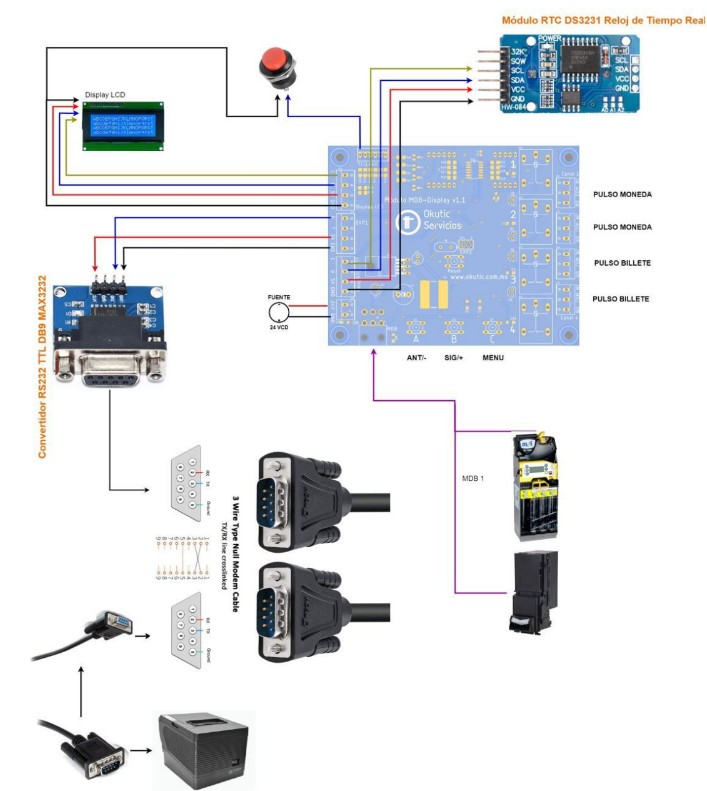

¶ Diagrama de conexión general
A continuación, se muestra el diagrama con las conexiones de forma general, para corroborar que todo se encuentre bien conectado.
