¶ Versiones del programa
Como se menciono anteriormente la tarjeta cuenta con un DIP-SWITCH de 2 posiciones el cual selecciona la versión del programa que se utilizara. En esta sección se habla sobre estos modos de operación y cuando implantarlos. Para ello si el alguno de los DIP está en la posición alta significara estado ON y si está en la posición baja significara estado OFF, teniendo esto en cuenta veamos la posición de los SWITCH en las que se requiere para operar la tarjeta.
¶ Acceso unidireccional
Para que la tarjeta opere en este modo el DIP-SWITCH debe tener las siguientes combinaciones.
| DIP#1 | DIP#2 |
| OFF | ON |

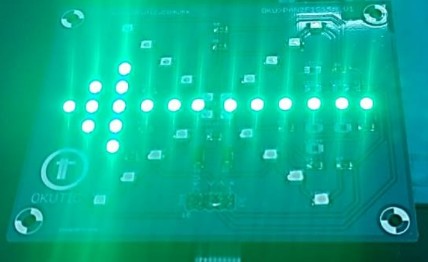

En este modo la tarjeta estará controlando el acceso solo de la entrada al establecimiento por lo que será indiferente controlar la salida del mismo. Una vez tomado en cuenta sobre este modo de operación, la tarjeta sigue el siguiente proceso para considerar un acceso completo o que una persona ha ingresado.
- En la bornera “S1” se genera la señal de acceso (mediante un contacto NO), la cual es el primer estado.

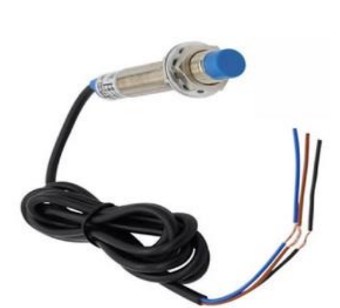

2. En la bornera “S4” es activada mediante el sensor inductivo al detectar la presencia de parte del mecanismo del torniquete, es decir que el usuario intenta girar el torniquete, este es el segundo estado.

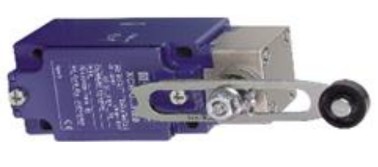

3. Luego en la bornera “S3” es activada mediante el microswitch el cual es accionado una vez que el usuario ha girado el torniquete, este es el tercer estado.

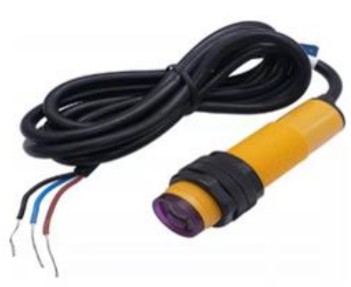

4. Finalmente, el proceso finaliza en la bornera “S5” la cual tiene conectado el sensor fotoeléctrico y esta es activada una vez que el usuario ha cruzado por completo el torniquete.
***NOTA. SE PUEDE OMITIR EL USO DE LA FOTOCELTA Y QUE ESTE SEA FINALIZADO MEDIANTE EL TIEMPO AJUSTADO CON EL TRIMPOT MENCIONADO ANTERIORMENTE, SIN EMBARGO, ESTO NO ES LO MAS RECOMENDADO YA QUE PUEDE INGRESAR UNA SEGUNDA PERSONA SI EL PROCESO SE HACE RAPIDAMENTE.
¶ Bloqueo del mecanismo

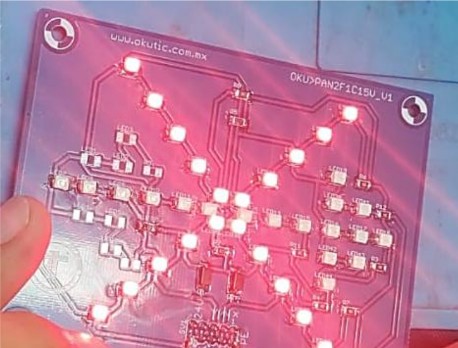

Si una persona quiere ingresar al torniquete sin haber realizado el pago de su acceso, es decir la señal de acceso nunca se ha generado, la tarjeta detecta el sensor inductivo debido al giro del torniquete e inmediatamente acciona el solenoide el cual es el encargado del bloqueo del mecanismo y al mismo tiempo genera una cruz que parpadea de forma continua.
¶ Acceso bidireccional
Para que la tarjeta opere en este modo es necesario ajustar el DIP-SWITCH con las siguientes combinaciones.
